Équilibreurs pour l’assemblage et le vissage
Applications
Gardez la visseuse, la riveteuse ou l’outil de montage à portée de main pendant les gestes répétés. La suspension porte le poids de l’ensemble et libère le plan de travail ; son comportement doit correspondre à la façon dont l’opérateur reprend et repose l’outil.
Partir du geste de travail
Pour accompagner un outil dans sa zone de travail, choisissez un équilibreur à compensation de charge. Pour ramener l’outil vers sa position de repos après utilisation, comparez les rétracteurs. Le choix ne se résume donc pas à une capacité en kilogrammes.
Peser l’ensemble réellement suspendu
Additionnez l’outil, la douille ou la tête de travail, les raccords et la partie de tuyau ou de câble portée par l’appareil. Cette masse doit rester dans la plage de réglage du modèle. Prévoyez la course à partir des positions haute et basse du geste, puis vérifiez la hauteur de montage.
Préparer la bonne configuration
Un besoin de maintien ponctuel, de pivotement ou de commande depuis le sol doit être étudié avec la référence complète. Les accessoires compatibles se choisissent sur sa fiche. Une rallonge de terminaison rapproche l’outil du poste ; elle n’augmente pas la course utile.
Les bonnes mesures, du support à l’outil
Agrandir le schémaFaites défiler le tableau si nécessaire.
| Mesure | Utilité |
|---|---|
| Masse totale suspendue | Inclure l’outil, la tête, les raccords et la portion de tuyau ou de câble portée par l’appareil. |
| Hauteur du point de suspension | Mesurer la distance entre le sol et le point de suspension. |
| Course de travail | Relever le déplacement vertical entre les positions haute et basse de l’outil. |
| Hauteur minimale | Conserver la garde au sol nécessaire lorsque l’outil est au point le plus bas. |
| Encombrement de l’appareil | Tenir compte de la distance entre la suspension et l’attache de charge lorsque le câble est rentré. |

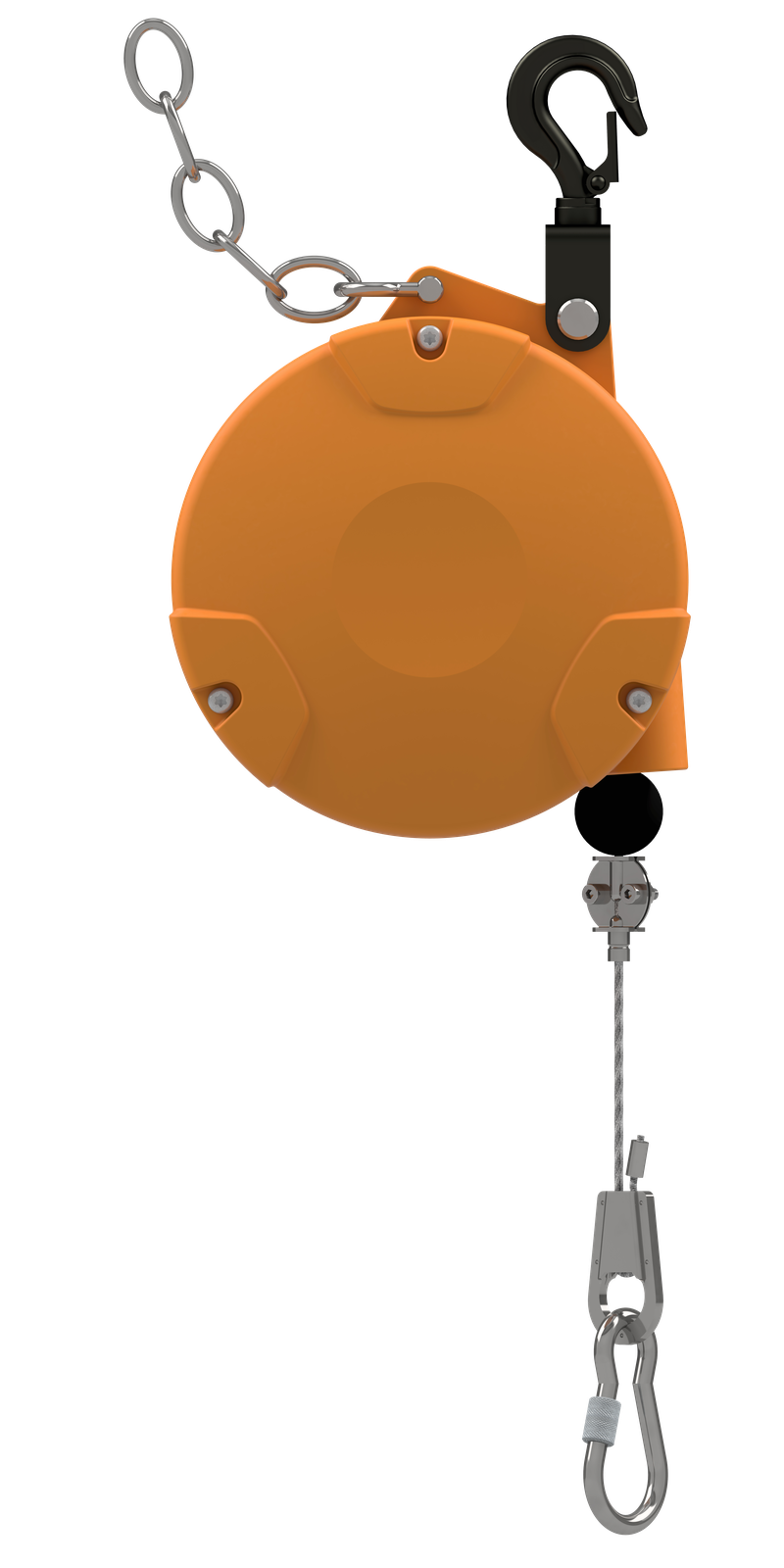

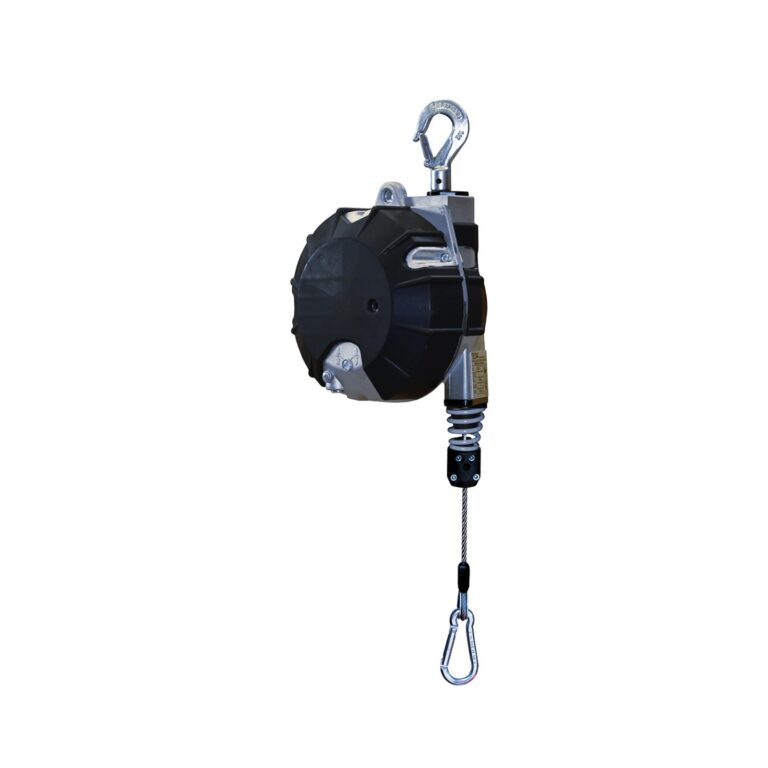

Des références pour comparer les constructions
Ces exemples couvrent des capacités et des comportements différents. Renseignez votre charge et votre course dans le sélecteur avant de choisir la configuration.
Questions pour préparer votre choix
Faut-il prendre la capacité la plus élevée ?
Choisissez une plage de réglage qui contient le poids réel suspendu. Une capacité maximale supérieure ne remplace pas cette vérification.
Puis-je préparer plusieurs postes dans un devis ?
Ajoutez chaque configuration et sa quantité à votre sélection. GEDO peut ainsi étudier les besoins de chaque poste dans une même demande.
Préparer votre projet avec GEDO
Conservez les références et les configurations utiles dans votre sélection pour préparer une demande de devis.
