Applications des équilibreurs de charge
Partez du travail à réaliser, puis choisissez le poids, la course et les fonctions adaptées au poste. Chaque guide présente les points à vérifier, des références pour comparer les constructions et un accès au sélecteur.
Quel est votre usage ?
Positionneurs — maintien en hauteur
Placez un bloc d'alimentation, un scanner ou un équipement suspendu à la hauteur voulue grâce à un frein réglable.
Assemblage et vissage
Gardez la visseuse, la riveteuse ou l’outil de montage à portée de main pendant les gestes répétés.

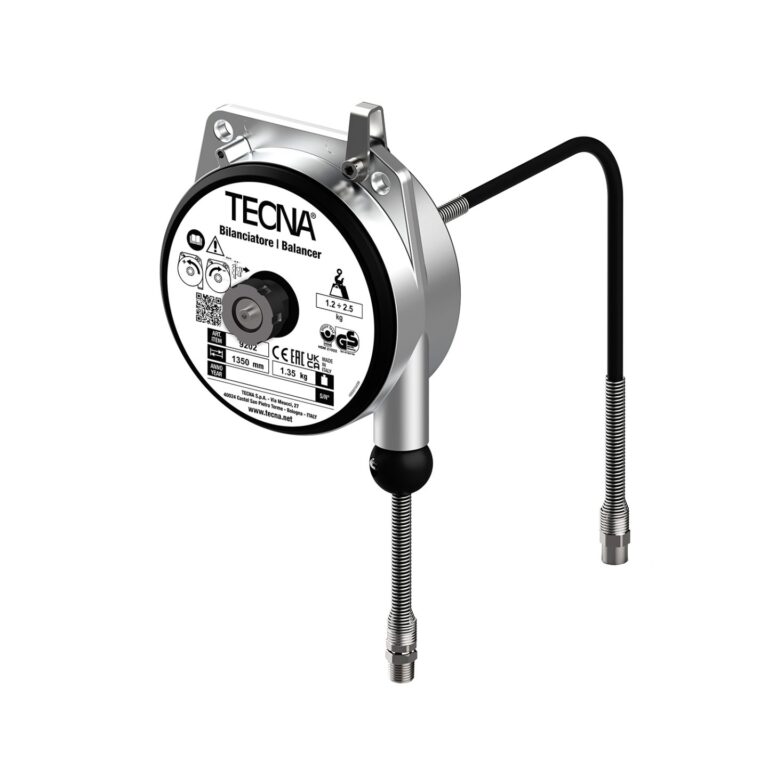

Outils pneumatiques
Suspendez et alimentez en air une visseuse, une clé ou un outil de montage pneumatique.

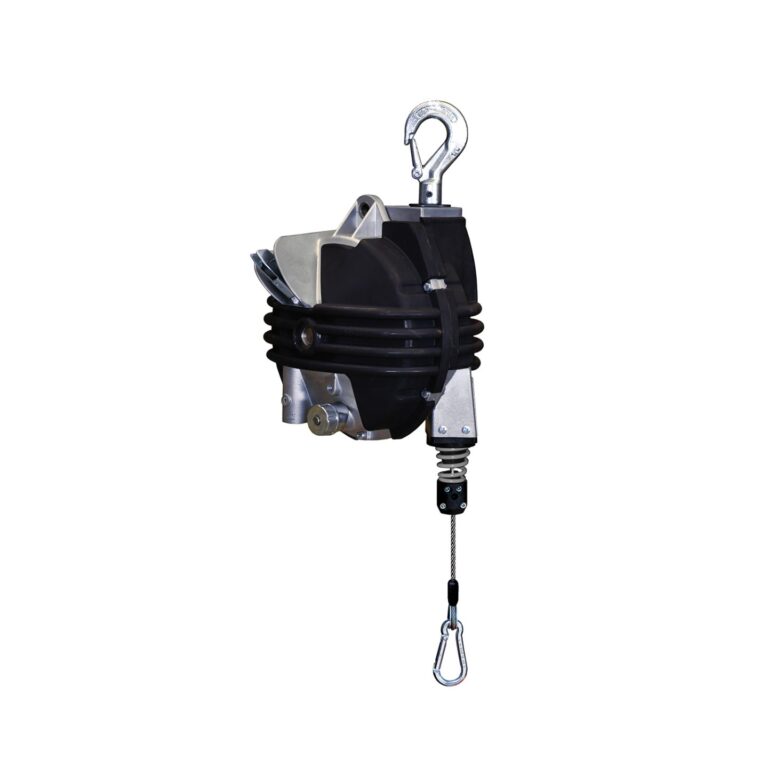

Outils lourds et soudage
Accompagnez une pince de soudage, un outillage d’assemblage ou une charge industrielle pendant son déplacement au poste.

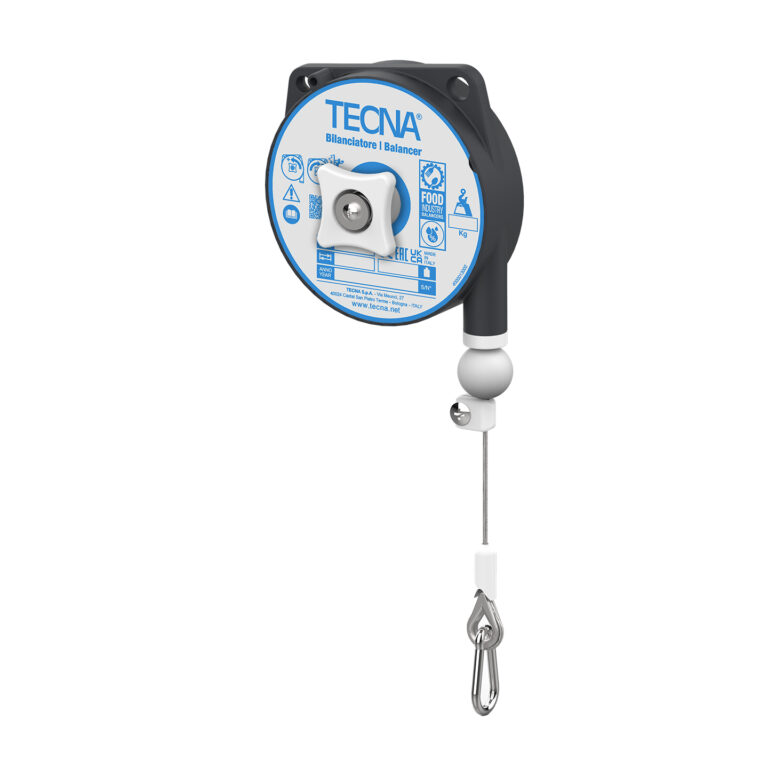

Agroalimentaire
Suspendez les outils de découpe, de préparation ou de conditionnement en tenant compte de l’hygiène du poste.

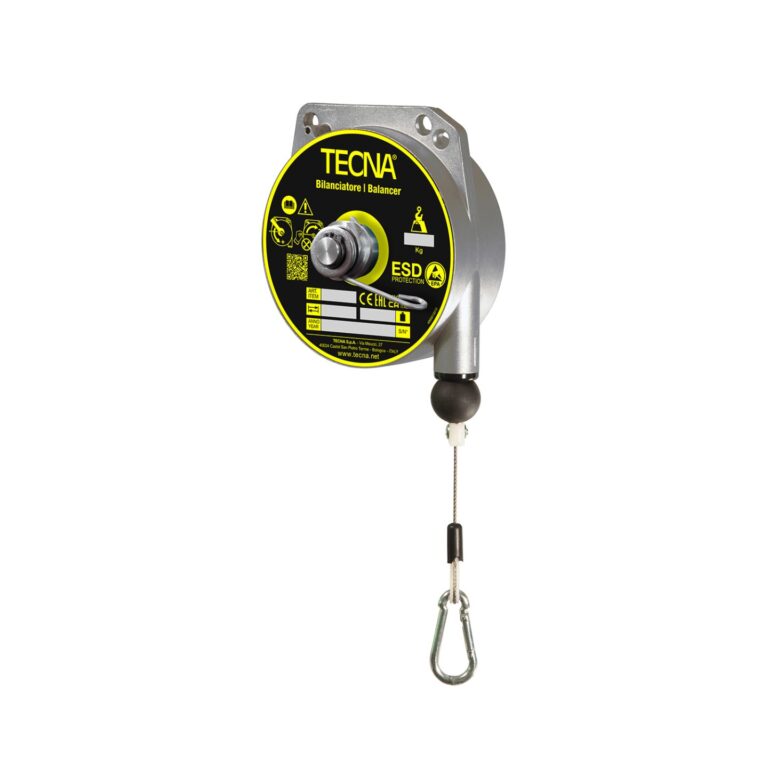

Électronique et ESD
Sur un poste manipulant des composants sensibles aux décharges électrostatiques, la suspension de l’outil fait partie de l’ensemble à étudier.

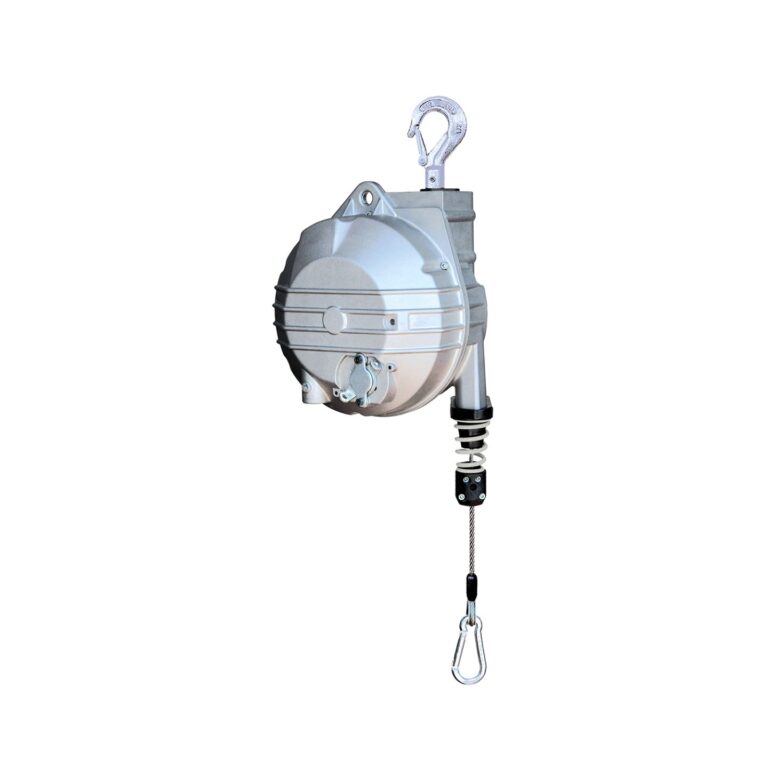

Atmosphères ATEX
Choisissez la suspension de l’outil à partir des exigences de votre zone et du marquage de la référence complète.
Extérieur et recharge
Accompagnez les outils et les éléments suspendus sur des postes exposés aux conditions extérieures.
Comprendre le comportement de la suspension
Agrandir le schémaFaites défiler le tableau si nécessaire.
| Type | Au relâchement | Principe | Usage typique |
|---|---|---|---|
| Rétracteur | Ramène l’outil à sa position de repos | Force de rappel croissante sur la course | Outil léger repris et reposé à chaque cycle |
| Équilibreur zero gravity | L’outil reste dans sa zone de travail après réglage de la charge | Compensation du poids par une force sensiblement constante | Outil accompagné pendant le geste |
| Positionneur | Maintient l’équipement à la hauteur choisie par un frein | Le frein maintient la charge ; le ressort réenroule le câble | Bloc d’alimentation, scanner, charge pouvant varier |
Le réglage et la plage de charge de la version choisie doivent être respectés.
Faites défiler le tableau si nécessaire.
| Outils pneumatiques | Outils électriques | Outils hydrauliques | Autres usages |
|---|---|---|---|
| Visseuses et tournevis | Pinces à souder | Riveteuses | Câbles de recharge de véhicules électriques |
| Perceuses, meuleuses, ponceuses | Visseuses et perceuses | Outils de clinchage | Pistolets de distribution de carburant |
| Agrafeuses et cloueuses | Riveteuses et agrafeuses | Clés hydrauliques | Découpe et transformation de la viande |
| Marqueurs et machines de cerclage | Scies et machines de cerclage | — | Guidage de câbles, robotique et logistique |
Exemples d’applications : le poids total, les mouvements et l’environnement déterminent la suspension adaptée.
Préparer votre projet avec GEDO
Pour une sélection précise, transmettez à GEDO le poids total suspendu, la course nécessaire, l’environnement et vos contraintes de montage.
